1.1.1產品簡介:

ZWY-智能化閘位測量儀(以下也稱閘位儀)，是使用國際上先進的絕對光電磁感應旋轉編碼器，采用高性能工業級嵌入式微處理機和精密的機械結構等技術研制而成。是集閘位測量、譯碼、揚程-開度轉換、控制、通訊等功能于一體的人性化、通用化的智能閘位儀。

ZWY-智能化閘位儀為國內首創，該產品榮獲國家創新基金立項資助項目, 江蘇省高新技術產品。具有多項國家專利，專利號: ZL201220740360.1;ZL201220423597.7;ZL03220223.7.是水利水電系統的首選產品。

1.1.2功能特點:

1、多功能一體化

ZWY智能化閘位測量儀集閘位測量、譯碼、揚程-開度轉換、比例計算、控制、網絡通訊等功能為一體,直接輸出閘位高度數據供閘門監控PLC或上位機使用。

2、智能化通用化

ZWY智能化閘位測量儀采用人性化設計，免費配備“參數設置軟件”。對閘位儀每轉的開度數據、旋轉方向、行程極限保護、揚程-開度轉換、網絡通訊等數據進行設置，使用戶無須進行傳動比、旋轉方向計算和安裝時校對零位的繁復過程。具有通用化的特點，適用于各種規格型號的閘門啟閉機。

3、網絡化標準化

ZWY智能化閘位測量儀具有網絡功能，使用現場總線通訊接口，采用世界上經典的ModBus通訊規約允許閘位測量儀與施耐德、西門子、AB、GE等多個國際著名品牌的PLC可編程順序控制器、RTU、SCADA系統、HMI人機觸摸屏、DCS或與第三方具有ModBus兼容的監控系統之間進行信息交換和數據傳送。與當前眾多的國內外工控組態軟件通訊聯接，無須考慮開發專用通訊驅動程序。

4、多輸出多接口

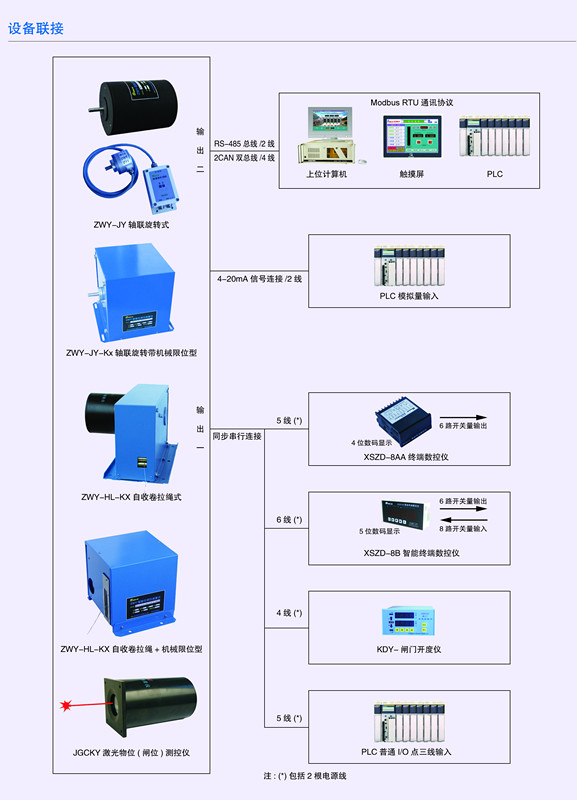

為適應各用戶需要，智能化閘位測量儀配備了多種接口：　　　　　　　　　　　　　

(1). 異步串行通訊口(RS-485、CAN可選) ；

(2). 4-20mA電流模擬輸出口；

(3). 同步串行輸出口。三種接口可同時輸出。

同步串行口又可與多種外設相聯，系統組合靈活、功能擴展方便。既可與XSZD-8B智能終端數顯表聯接，又可與PLC的I/O口聯接。使用PLC的三個I/O口，就可實現將16位的閘位數據傳輸給PLC控制。

5、閘位數據負值顯示

ZWY智能化閘位測量儀具有負值顯示功能，閘門零位以下的偏移量用負值顯示，解決了鋼繩卷揚啟閉機在閘門關閉后，既可適當放松鋼繩松緊度又能保證閘位開度數據的正確性。

6、揚程-開度自動轉換

測量孤形閘門的開度數據時，閘位儀采集的數據(揚程)不等于實際閘位的開度，需要進行復雜的計算轉換。ZWY智能化閘位測量儀可以方便簡單地實現揚程-開度自動轉換。通過將揚程與開度的對應點的數據通過本公司提供的智能化閘位儀參數設置軟件，輸入“揚程 — 開度曲線轉換表”來達到。最多可插入49組數據點。

7、網絡升、降指令控制

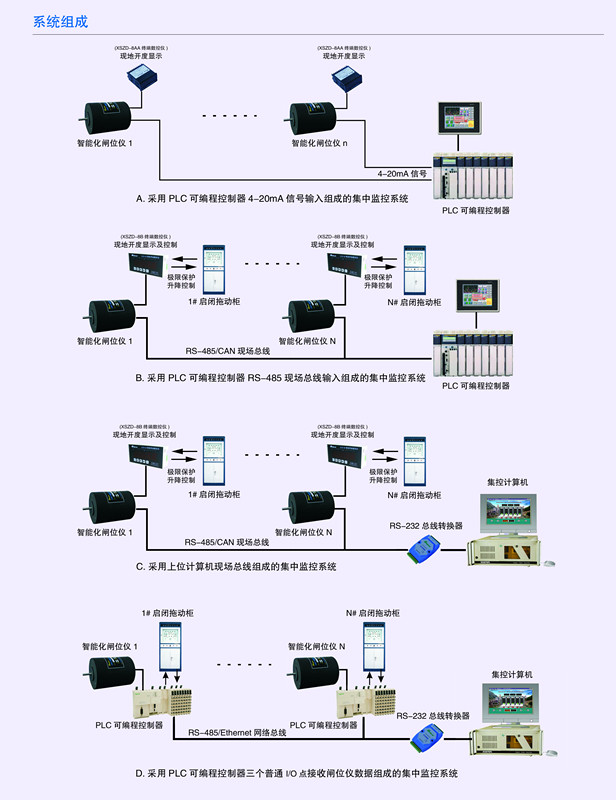

ZWY-智能化閘位儀配上XSZD-8B數控表后，不僅可顯示閘位高度數據，同時還具有網絡控制功能。上位機可讀取閘位開度數據、及八路現場開關量數據。ZWY-智能化閘位儀內部嵌有閘門啟閉控制程序，直接發送升、降(上位機寫入)控制指令和行程上限和下限等控制信號。無需PLC即可組成水閘自動化監控系統。

8、高可靠高性能

為適應水利水電系統的惡劣環境條件，ZWY智能化閘位測量儀采用了國外進口低功耗工業級器件、裱貼工藝和多種冗余措施具有較高的可靠性。

ZWY智能化閘位測量儀配用“2CAN”模塊后，具有CAN雙總線冗余功能。不論任何一根總線出現斷路短路或接口芯片損壞，均不會影響通訊。是國內唯一的具有雙總線冗余功能的閘位儀，比當前普遍使用的RS-485總線通訊，可靠性提高一倍以上。

ZWY智能化閘位測量儀采用多種抗干擾技術及多級防雷措施，接口內外電路之間可承受2000v以上的電壓差。

 產品命名方法
