  功能特點

SJ-DLG-D型為一款功能齊全、時尚高性價比的微電腦閘門啟閉控制柜。適用于投資較少，且技術要求較高，具有多種功能的水閘自動化監控工程。SJ-DLG-D型微電腦閘門啟閉控制柜采用多種功能模塊組合，使用0.8寸LED數碼顯示+7英寸高清晰TFT彩色工控觸摸顯示屏(分辨率800*480dpi) 同時顯示各種數據狀態。該型號閘門啟閉控制柜根據功能分為五款，由用戶選用：

1. SJ-DLG-D型 (單一閘門開度測控) ;

2. SJ-DLG-DI型 (閘門開度+電機電壓電流測控) ;

3. SJ-DLG-DH型 (閘門開度+荷重測控) ;

4. SJ-DLG-DS型 (閘門開度+水位測控) ;

5. SJ-DLG-DT型(升臥門通航孔控制) 。

SJ-DLG-D型微電腦閘門啟閉控制柜采用多種專用功能模塊組合，在接收一路智能化閘位儀數據的基礎上，可根據用戶需要擴展監控對象，如：閘門荷重、上、下游水位、電機工作電壓電流。在觸摸顯示屏上動態監控閘門的開度、荷重、水位、電機電壓、電流、功率等運行參數。通過現場控制總線，Modbus-RTU或Modbus TCP/IP通訊協議，將現地閘門的各種參數提交給上位工控機。同時，接受上位工控機對閘門的控制指令和數值設定。

控制柜設有完備的各種保護電路：a.主電路及控制回路設有空氣斷路開關；b.啟閉電機配有多功能電子斷相過流保護裝置；c.機械行程限位與數值設定限位多重保護。SJ-DLG-DI型微電腦閘門啟閉控制柜在對電機電壓電流測控的基礎上又增設了啟閉電機過功率和欠功率保護功能。可通過限制啟閉電機運行功率值來達到對啟閉機械的過荷載保護。

SJ-DLG-D型微電腦閘門啟閉控制柜具有監控?cái)?shù)據眾多、保護功能齊全、結構簡潔、便于維護、友好的人機界面、技術先進及高性價比的特點，是水閘自動化工程的首選產品。

主要技術參數

A.     啟閉電機功率：15KW；30KW二種規格；

B.      啟閉機械：螺桿、卷揚等啟閉機；

C.      閘門測控范圍：0~65m；

D.     面板顯示精度：±1mm；

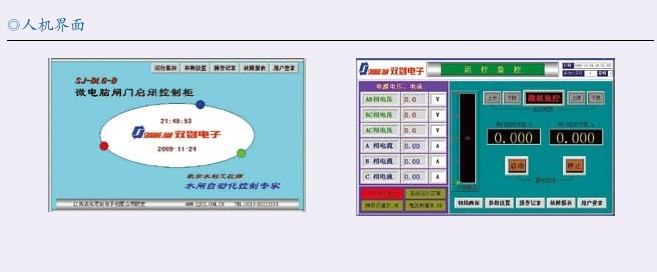

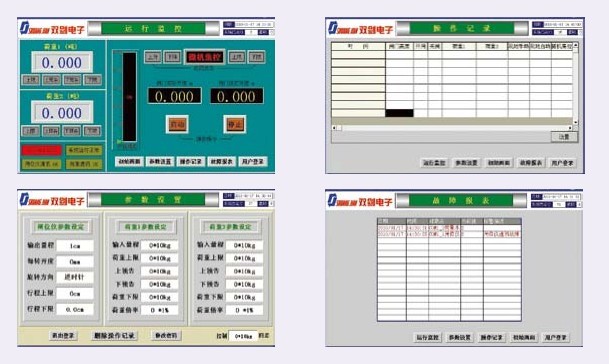

E.      7寸(800*480)彩色工控觸模屏動態多畫面顯示；

F.      控制精度：<1cm(根據所選智能化閘位儀型號而定)；

G.     電機過流缺相電子保護裝置。(SJ-DLG-DI型可數字設定過流、過功率、不平衡等多項保護數據)；

H.     閘門過負荷保護(SJ-DLG-DH型)；

I.        工作方式：1. 現地手動(常規升、降、停)，2. 現地自動(觸模屏操作)，3. 微機集控；

J.       升臥門控制動作程序：(SJ-DLG-DT型)

                      開啟閘門：上升->至上限位->停止5秒->下降->至擱門鎖定位置->結束；

                      關閉閘門：上升->至解鎖位->停止5秒->下降->全關位或設定位->結束。

K.     上位計算機監控內容：a. 閘門開度數據單位mm(16位2進制)；

b. 閘門開度設定數據單位mm(16位2進制)；

c. 上升、下降控制指令；

d. 上升、下降、上限、下限狀態信號，閘門過載等信號；

e. 可擴充閘門左右荷重?cái)?shù)據；

f. 可擴充閘門超荷重保護數據設定；

g. 可擴充監測其它如電壓、電流、水位等數據。

L.      上位機通訊總線接口：Ethernet、 RS-485，防雷隔離保護。

M.    通訊協議：“Modbus-RTU”、“Modbus TCP/IP ”經典通訊協議。8位數據位，2位仃止位，無校驗位。通訊波特率：9600。

N.     總線傳輸媒介：屏蔽雙絞電纜，加配轉換接口可實現光纖、無線傳輸。

O.     工作溫度：0℃~+50℃。(特殊要求可提出)

P.      外形尺寸：1080×590×440(高×寬×深)
