船閘水位、水平開閘測控系統

概述

      船閘的水位測量是船閘安全與自動化運行的一項關鍵內容。正確可靠的水位數據不僅決定著船閘過閘工藝自動化的正常進行，使船只通航在最佳效率下運行；另外，其對過閘船只的安全航行、延長閘門金屬結構的使用壽命起著至關重要的作用。
船閘激光測量水位的原理特點
激光測量船閘水位是近幾年流行的一種新技術。工作時，激光傳感器向漂浮在水面上的光靶發射一束激光，根據發出激光時刻與檢測到激光時刻的相位差測量水位的。與超聲波類似，它也是非接觸測量水位，但其不會像超聲波傳感器那樣有很大的發射角（在距離反射物100m時，映射在光把上的光斑直徑小于60mm）。這種測量水位的方法是測量范圍大、精度高（100m范圍內測量誤差小于±3mm，最高達±1.5mm），而且測量精度不受距離、水質和環境溫度的影響。另外，它還具有設置簡單、接口豐富、安裝調試方便、幾乎不需要維護等特點。

激光水位檢測系統的組成

      圖1、圖2是由JGSWJ激光液位測量?jī)x組成的船閘水位檢測系統二種方案結構圖。具性能特點如下：
     測量范圍大,可達0.2~65米(特殊要求時可達100或300米);
     測量精度高，可達±3mm(特殊要求時可達±1.5mm);
     具有水位差預告信號輸出。當閘門前后水位差小于預告值時發預告信號，預告值可任意設定;
     具有水平信號輸出，當閘門前后水位相等水平時發水平信號,供PLC發開閘指令;

     水平信號輸出具有回差控制功能，解決了浪涌造成水平信號輸出不穩定的問題�；夭羁刂浦悼扇我庠O(shè)定;
圖1.船閘水位檢測系統中采用工控計算機作為船閘運行監控的核心，XSZD-8B-S智能終端數控儀對船閘的上游水位、閘室水位及下游水位這3個激光液位儀進行自動數據采集和數據處理等任務，LED數碼顯示，輸出上、下閘首的水平開門及水位差廣播預告信號供PLC程序控制，同時還將采集到的水位信號轉換為以太網信號，分別送往集控室上位工控計算機和網上的其它計算機進行實時監控。本船閘水位檢測系統XSZD-8B智能終端數控儀安裝在船閘集控窒中。

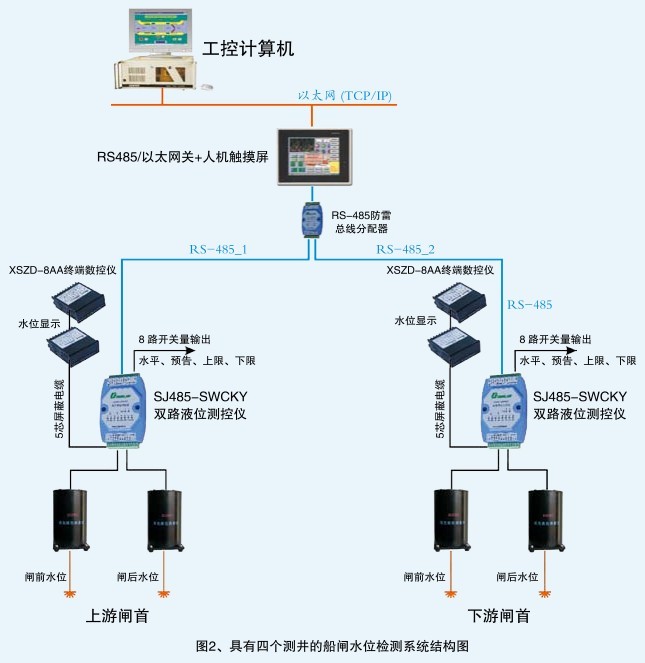

        圖2.船閘水位檢測系統中采用工控計算機作為船閘運行監控的核心，使用SJ485-SWCKY雙路液位測控儀對船閘的上游水位、上閘室水位、下閘室水位、下游水位4個激光液位儀進行自動數據采集和數據處理等任務，輸出上、下閘首的水平開門及水位差廣播預告信號供PLC程序控制。4臺XSZD-8AA數顯表現場顯示各點水位，人機觸控界面在集中顯示四個水位的同時，還將采集到的水位信號轉換為以太網信號，分別送往集控室上位工控計算機和網上的其它計算機進行實時監控。本船閘水位檢測系統SJ485-SWCKY雙路液位測控儀和XSZD-8AA數顯表既可安裝在船閘集控窒中，也可分別安裝在上、下閘首的PLC控制柜中。
